配电箱是家庭、工厂及各类建筑电力系统的核心枢纽，其内部配线与开关控制设备的正确安装与维护，直接关系到用电安全和系统稳定。掌握配电箱内部结构及配线方法，不仅能帮助我们应对日常简单的电路问题，更是电气从业人员的基本功。本文将手把手引导您，从认识设备到实操配线，系统学习配电箱的内部世界。

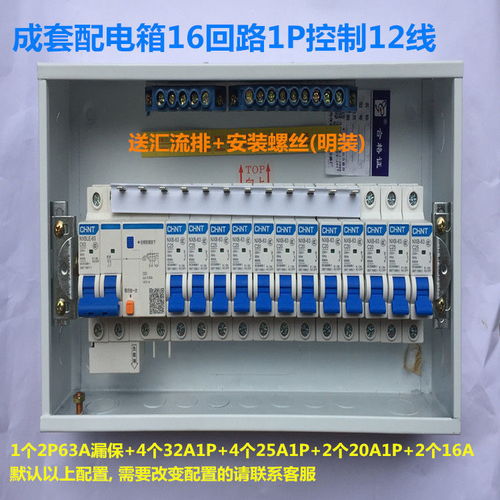

一、认识配电箱核心组件

在动手之前，必须先认识箱内的“居民”。一个标准配电箱通常包含以下关键设备：

1. 总开关（总断路器）：通常为2P（两极）断路器，控制整个配电箱及后续所有电路的电源通断，并具备过载和短路保护功能。
2. 漏电保护器（漏保）：用于防止人身触电和电气火灾。常见配置是总开关后接一个总漏保，或各支路（特别是插座回路）单独配置漏保。
3. 分支断路器（空气开关）：1P或2P断路器，分别控制照明、插座、空调等独立回路。1P只断火线，2P同时断开火线与零线，安全性更高。
4. 零线排（N排）和地线排（PE排）：所有回路的零线统一接入零线排，所有保护地线统一接入地线排，两者绝对不可混接。
5. 导轨：用于固定安装各类断路器的金属条。
6. 汇流排（母排）：有些配电箱会使用铜排来连接各断路器的电源输入端，使接线更整洁美观。

二、配电箱内部配线基本原则与顺序

安全第一！ 操作前务必确认总电源已完全断开，并使用电笔验证无电。

配线核心原则：
- 上进下出，左零右火：对于大多数断路器，电源进线接上方端子，负荷出线接下方端子。面对配电箱，通常左侧为零线排，右侧为火线路径（通过断路器）。

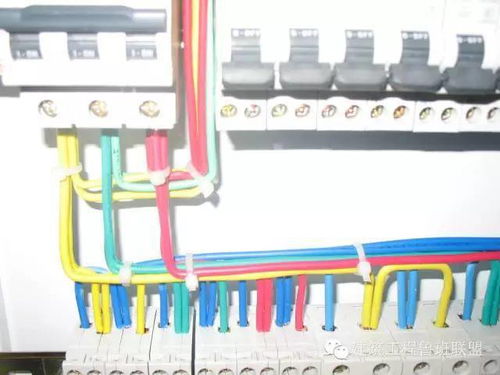

- 横平竖直，捆扎整齐：导线应排列整齐，弯角处呈90度，不同回路导线分开捆扎，便于日后检修。
- 线径匹配：导线截面积必须与断路器额定电流匹配（如16A回路配2.5平方毫米铜线）。

标准接线顺序：
1. 固定设备：将总开关、各分支断路器、漏电保护器按设计图纸顺序卡装在导轨上。
2. 接入总进线：将入户的火线（L）接入总开关的上端，零线（N）接入零线排的专用进线端子（或总漏保的N端），地线（PE）直接接入地线排。
3. 连接总开关与下级设备：用导线（或通过汇流排）将总开关下端的火线，连接至各分支断路器及漏保的上端火线端子。
4. 分配零线与地线：
- 从零线排引出各回路的零线，分别接到各回路断路器（或漏保）对应的负载零线端。若使用1P漏保，其出线的零线必须接回专用零线端子，不得接入公共零线排。

• 从地线排引出各回路的黄绿双色地线，准备接到各插座、设备的接地端。

1. 连接负载出线：将各分支断路器下端的火线，与对应的零线、地线一同组成回路，穿管引出至各自的用电区域（如客厅插座、卧室照明等）。
2. 检查与标记：完成后，用万用表通断档检查所有接线是否牢固、有无短路。在每个断路器下方清晰标记其控制的回路（如“厨房插座”、“主卧空调”）。

三、核心开关控制设备解析与选型

1. 断路器的选择：

• 总开关：额定电流应大于等于所有分支回路计算电流之和，常见家用为40A-63A。

• 照明回路：通常选用10A-16A的1P断路器。

• 普通插座回路：必须选用带漏电保护的断路器（1P+N或2P），额定电流16A-20A。

• 空调、电热水器等大功率专线回路：根据功率选用20A-32A的断路器，建议也配置漏电保护。

1. 漏电保护器的关键参数：

• 额定漏电动作电流（IΔn）：家用一般为30mA，此值越小越灵敏。

• 动作时间：应≤0.1秒。

• 每月应按一次“试验按钮”（T按钮），以确保其功能正常。

四、常见误区与安全警示

• 严禁地线当零线使用：这是极其危险的行为，会导致设备外壳带电。
• 零线排与地线排必须分开：两者在箱内不可导通，仅在地网接入点才合一。
• 回路负载切勿超限：一个回路所接插座不宜过多，避免长期过载导致断路器频繁跳闸或线路发热。
• 不要盲目加大断路器：当断路器跳闸时，应先排查过载或短路原因，而不是换用更大电流的开关，否则会失去保护作用，引发火灾。

###

配电箱配线是一门严谨的技术活，核心在于理解“分区控制、分级保护”的理念。对于非专业人士，重点在于认识和理解其原理与重要性，日常维护可定期检查有无异响、焦糊味，以及断路器是否处于正常合闸状态。任何涉及开箱改线的操作，如无充分把握，强烈建议聘请专业电工完成，将安全永远放在第一位。通过本文的学习，希望您能建立起对配电箱内部世界的清晰认知，为安全用电打下坚实的知识基础。
